คุณลักษณะเฉพาะของมอเตอร์ ที่มีผลต่อการประหยัดพลังงาน (โดย พพ.)

ข้อกำหนดคุณลักษณะเฉพาะของอุปกรณ์

ขอบเขต

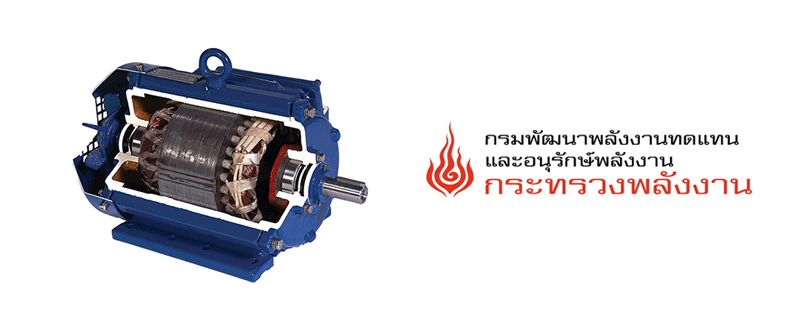

มอเตอร์เหนี่ยวนำประสิทธิภาพสูง สำหรับระบบแรงดันไฟฟ้ากระแสสลับ 3 เฟส ขนาดตั้งแต่ 0.55 kW ถึง 110 kW

คุณลักษณะเฉพาะ

1). มีเอกสารแสดงข้อมูล ประกอบด้วย

–  เป็นผลิตภัณฑ์ที่ได้รับการรับรองคุณภาพผลิตภัณฑ์ตามมาตรฐาน IEC 60034-1, IEC 60034-2, IEC 60034-5, IEC 60034-6, IEC 60034-7, IEC 60034-12 และ IEC 60072 หรือมาตรฐานอื่นที่เทียบเท่า
–  การรับรองค่าประสิทธิภาพของมอเตอร์ เมื่อทดสอบตามมาตรฐาน IEEE 112 (Method B) หรือ มาตรฐาน IEC 60034-2 ที่เป็นผลการทดสอบรับรองจากห้องปฏิบัติการทดสอบของหน่วยงานของรัฐ หรือ ห้องปฏิบัติการทดสอบที่ได้มาตรฐาน มอก./ISO 17025
–  เป็นมอเตอร์สำหรับใช้กับแรงดัน 3 เฟส 380 โวลต์ ถึง 415 โวลต์ 50 เฮิรตซ์
–  ค่าคุณลักษณะทางไฟฟ้า เช่น แรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า และ อุณหภูมิที่มอเตอร์จะทนได้
–  มีค่า IP ไม่ต่ำกว่า 54  หน่วย
–  มีฉนวนหุ้มขดลวด ต้องมีระดับการทนอุณหภูมิได้ไม่ต่ำกว่า ชั้นเอฟ (class F)

2).  มีค่าประสิทธิภาพปกติของมอเตอร์ (Nominal Motor Efficiency) ไม่น้อยกว่าค่าที่ระบุในตารางที่ 1 เมื่อทดสอบตามมาตรฐาน IEEE 112 หรือ ตาราง 2 เมื่อทดสอบตามมาตรฐาน IEC 60034-2

การรับประกัน

มีเอกสารแสดงการรับประกันอายุการใช้งานตามที่ผู้ใช้กำหนด (ผู้ใช้ต้องเป็นผู้กำหนดอายุการรับประกันเอง)






ตารางที่ 1 ค่าประสิทธิภาพขั้นต่ำของมอเตอร์ประสิทธิภาพสูง เมื่อทดสอบตามมาตรฐาน IEEE 112

พิกัดกำลังขาออก
ของมอเตอร์ (กิโลวัตต์)
2 ขั้ว (3,000 RPM)4 ขั้ว (1,500 RPM)6 ขั้ว (1,000 RPM)
0.55 75.0 77.0 76.0
0.75 75.5 82.5 80.0
1.1 82.5 84.0 85.5
1.5 84.0 84.0 86.5
2.2 85.5 87.5 87.5
3.7 87.5 87.5 87.5
5.5 88.5 89.5 89.5
7.5 89.5 89.5 89.5
11 90.2 91.0 90.2
15 90.2 91.0 90.2
18.5 91.0 92.4 91.7
22 91.0 92.4 91.7
30 91.7 93.0 93.0
37 92.4 93.0 93.0
45 93.0 93.6 93.6
55 93.0 94.1 93.6
75 93.6 94.5 94.1
90 94.5 94.5 94.1
110 94.5 95.0 95.0


ตารางที่ 2 ค่าประสิทธิภาพขั้นต่ำของมอเตอร์ประสิทธิภาพสูง เมื่อทดสอบตามมาตรฐาน IEC 60034-2

พิกัดกำลังขาออก
ของมอเตอร์ (กิโลวัตต์)
2 ขั้ว (3,000 RPM)4 ขั้ว (1,500 RPM)
1.1 82.8 83.8
1.5 84.1 85.0
2.2 85.6 86.4
3 86.7 87.4
4 87.6 88.3
5.5 88.6 89.2
7.5 89.5 90.1
11 90.5 91.0
15 91.3 91.8
18.5 91.8 92.2
22 92.2 92.6
30 92.9 93.2
37 93.3 93.6
45 93.7 93.9
55 94.0 94.2
75 94.6 94.7
90 95.0 95.0
